В статье рассматриваем ключевые аспекты правильного обслуживания теплообменников.
Регулярность техобслуживания
Своевременное обслуживание теплообменных аппаратов – неотъемлемое условие, определяющее стабильность и безопасность эксплуатации. Естественный износ деталей, отложения на внутренних поверхностях неизбежно ухудшают эффективность тепловой передачи. Поэтому только системный подход к осмотру теплообменников позволяет предотвратить критические сбои, сократить текущие расходы и увеличить рабочий ресурс оборудования.
Периодичность техобслуживания зависит от многих факторов. В их числе:
- Тип теплообменника – пластинчатый (разборный, паяный, сварной), кожухотрубный и пр.
- Характеристики теплоносителя – температура, давление, агрессивность жидкостей и газов
- Качество рабочей среды – наличие примесей и их состав
- Нагрузка и режим работы – непрерывный, периодический
Как правило, рекомендации по регулярности профилактических, плановых и внеплановых осмотров дает каждый производитель в сопровождающей документации. Если следовать указаниям разработчика, теплообменный аппарат прослужит долго. В среднем, устанавливается следующая периодичность обслуживания.
| Тип теплообменника | Стандартный интервал | Условия, требующие более частого ТО |
| Разборный пластинчатый | 3–6 месяцев |
Агрессивные среды (кислоты, щелочи). |
| Паяный пластинчатый | 1 раз в год |
Работа с грязными теплоносителями. |
| Кожухотрубный | 6–12 месяцев |
Загрязненные жидкости (нефтепродукты, шламы). |

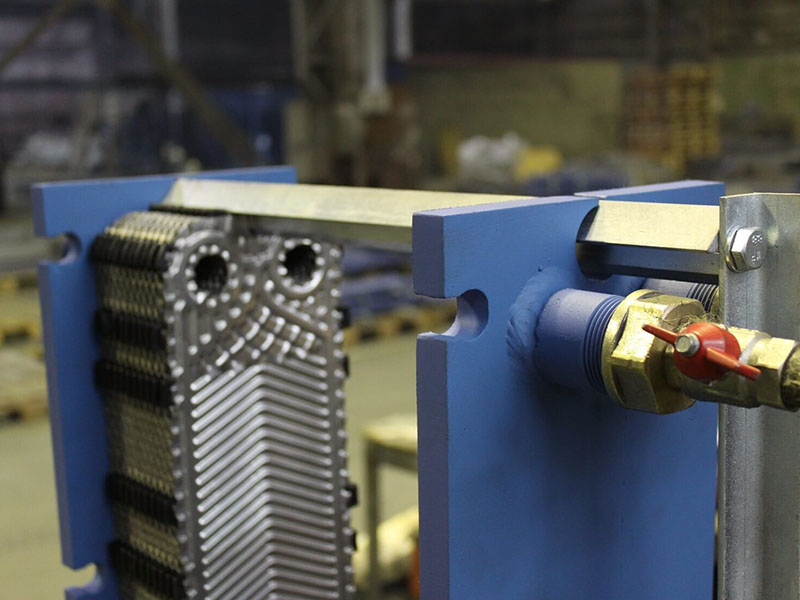

Независимо от планового обслуживания, необходимо проводить профилактические осмотры. Стандартно теплообменники осматривают каждые три месяца. При этом проверяют затяжки, герметичность в области присоединительных патрубков, текущее состояние уплотнений между пластинами в случае разборных пластинчатых аппаратов.
Когда необходимо внеплановое обслуживание
Бывают случаи, когда даже при соблюдении регламентных сроков ТО возникают ситуации, требующие срочного вмешательства. Например, в ниже описанных случаях.
Снижение тепловой эффективности
Проявляется в увеличении времени нагрева/охлаждения при прежних тепловых нагрузках, повышении энергопотребления, невозможности нагрева теплоносителя до требуемого уровня. То есть в целом происходит снижение тепловой эффективности с одновременным ростом расхода энергии и, соответственно, эксплуатационных расходов.
Изменение гидравлического сопротивления
Можно диагностировать по повышению перепада давления между входом и выходом, что указывает на засорение каналов. Так, для пластинчатых моделей рост разницы на 15–20% от номинала требует особого внимания специалиста. Второй признак – снижение расхода теплоносителя, при этом насос работает на высокой мощности, а поток уменьшается. Наиболее вероятная причина – сужение каналов из-за накопившихся отложений.
Перегрев или неравномерный нагрев
Излишний локальный нагрев корпуса, труб или появление холодных зон в теплообменнике свидетельствуют о проблемах с внутренней пропускной способностью.

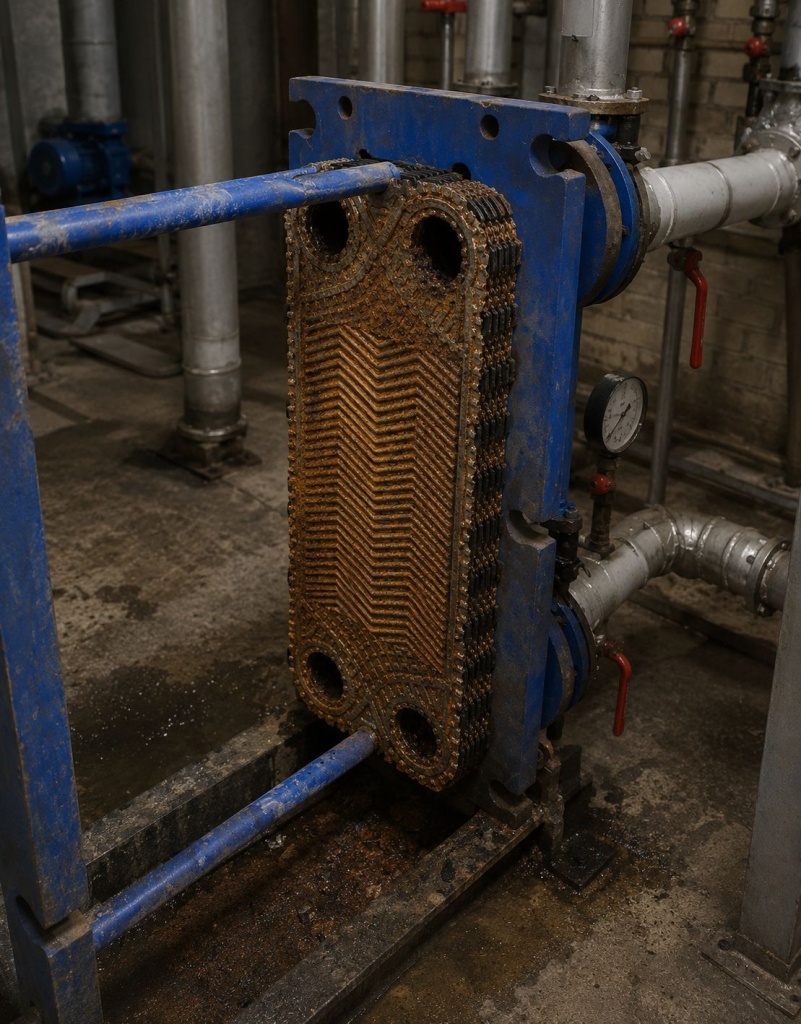

Видимые протечки и повреждения
Появление протечек характерно в большей степени разборным аппаратам, собранным из пластин с уплотнениями из эластомеров. Со временем прокладки утрачивают эластичные свойства, поэтому герметичность пакета нарушается. Подобная ситуация также возникает при излишне высокой температуре теплоносителя, не допустимой для уплотнителя.
Методы очистки теплообменников
Существует несколько основных способов очистки теплообменных аппаратов. Конкретный метод выбирают в зависимости от характера загрязнений, конструкции оборудования и условий эксплуатации.

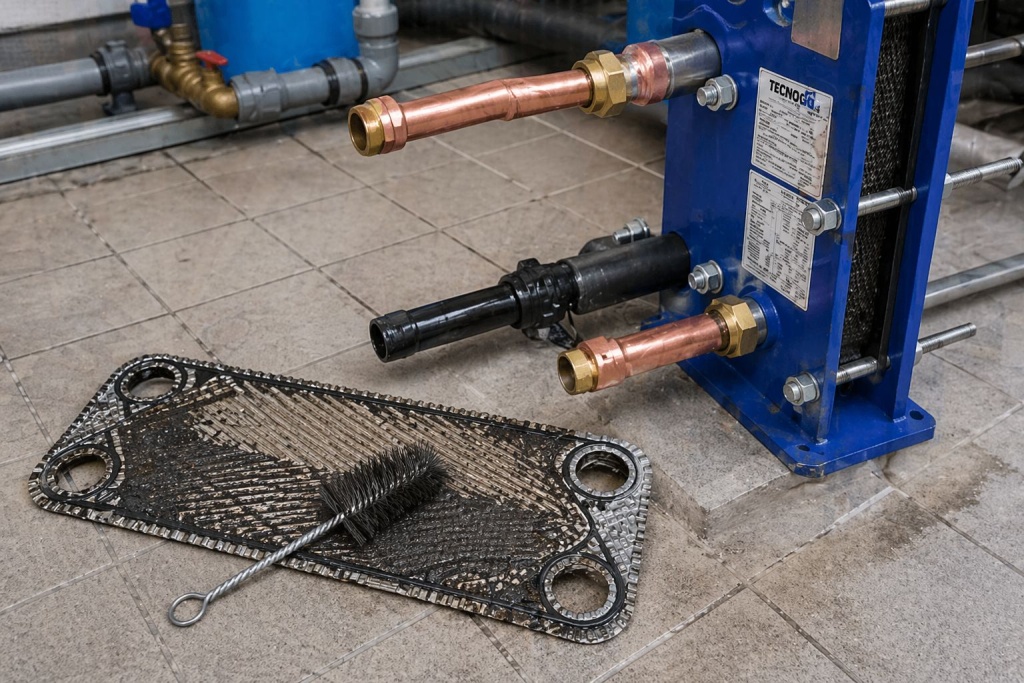

Механическая очистка
Применяется для разборных теплообменников. Загрязнения удаляются вручную щетками или при помощи специальных инструментов. Позволяет не просто удалить накипь и отложения на пластинах, но и визуально проконтролировать качество очистки.

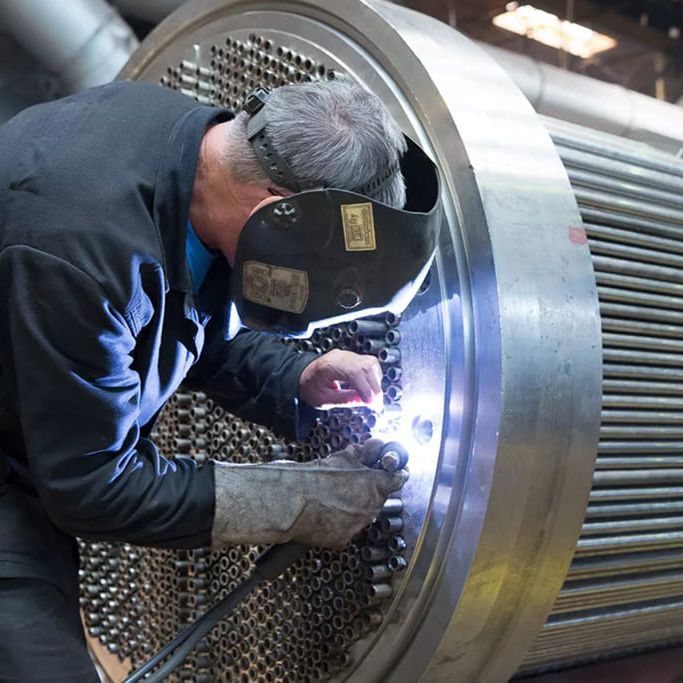

Химическая очистка
Промывка теплообменников специальными химическими реагентами (чаще кислотными, реже щелочными составами) позволяет растворить загрязнения. Метод подходит как для разборных, так и для паяных и кожухотрубных аппаратов. Не требует разборки. При этом, важно соблюдать дозировку и временные рамки обработки, чтобы не повредить детали.

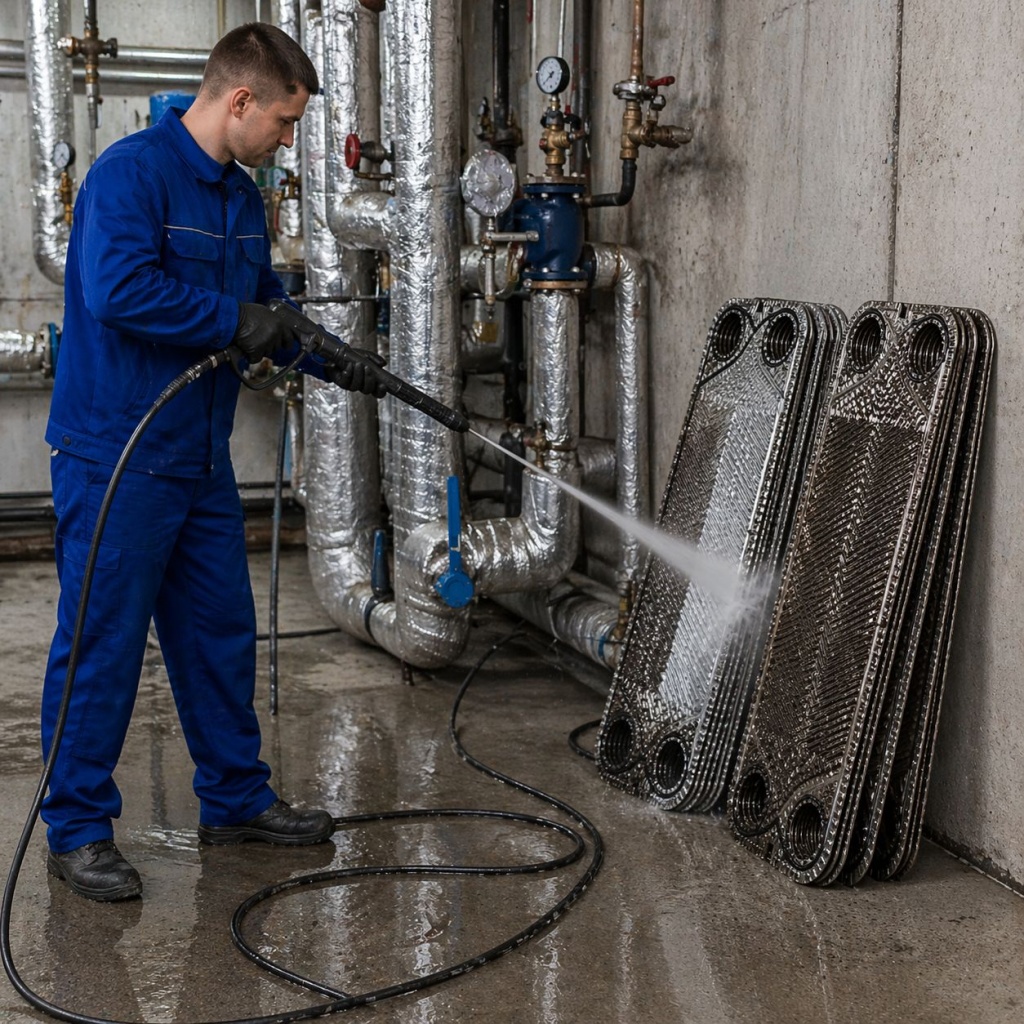

Гидродинамическая очистка

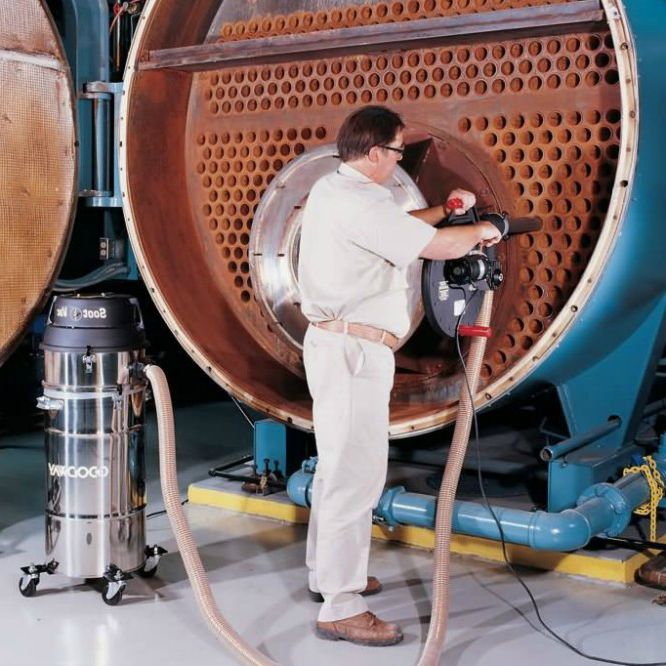

Применяется преимущественно для кожухотрубных аппаратов с твердыми отложениями на поверхностях. Заключается в подаче воды под высоким давлением. Позволяет эффективно удалять загрязнения в трубах без повреждения металла.
Последовательность работ при проведении ТО
Проведение техобслуживания требует определенной последовательности действий. В целом процесс подразделяется на несколько этапов.
Подготовительные работы. Включают мероприятия по остановке и отсечению части системы, связанной с теплообменником, сливу теплоносителя, сбросу давления через дренажные клапаны; на этом этапе также подготавливают инструменты, запчасти, составы для промывки.
Визуальный осмотр. Предусматривает полную проверку на предмет внешних повреждений, наличия протечек в местах соединений, целостности арматуры и труб в непосредственной близости от аппарата.
Поэлементная разборка. Актуальна для разборных пластинчатых и кожухотрубных моделей. По мере разборки осматривают каждую пластину, поврежденные элементы заменяют. После снятия крышки проводят осмотр трубного пучка и внутренних поверхностей кожуха.
Очистка от загрязнений. Главная задача на этом этапе – обеспечить максимальное удаление отложений без повреждения теплообменных элементов и других компонентов аппарата. Очистке подлежат все внутренние поверхности, контактирующие с рабочими средами.
Сборка и проверка аппарата. Заключительный этап, на котором теплообменники собирают, подсоединяют к трубам, испытывают на герметичность и проверяют на работоспособность.
