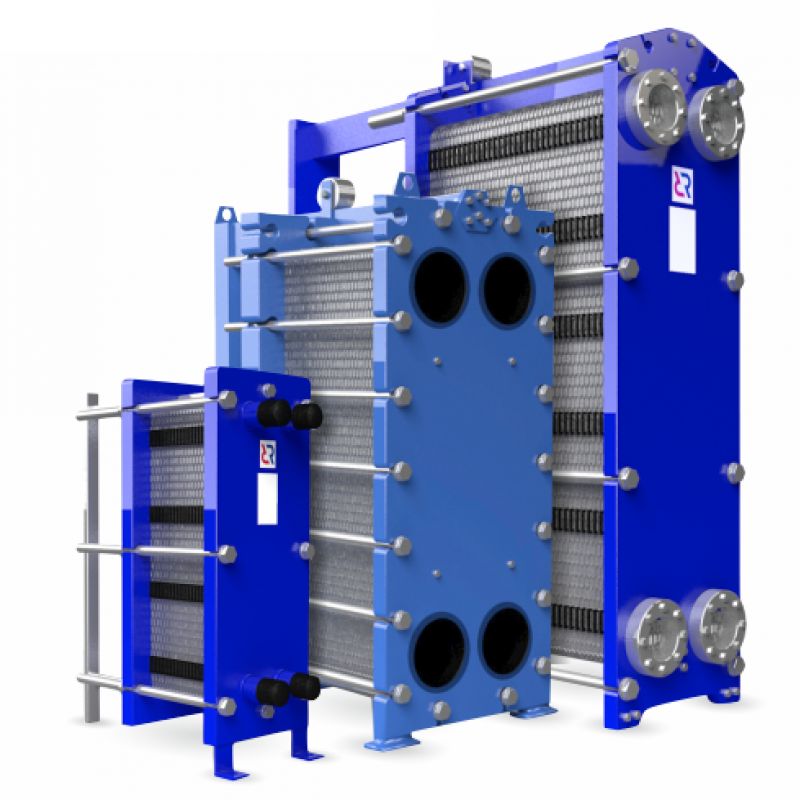

При производстве продукции российской компании Этра, используются технологии, материалы и комплектующие известного немецкого бренда Funke. В пластинчатых теплообменниках этого бренда применяется особое рифление и геометрия расположения проводящих каналов, обеспечивающие высокий КПД и большую площадь теплообмена.

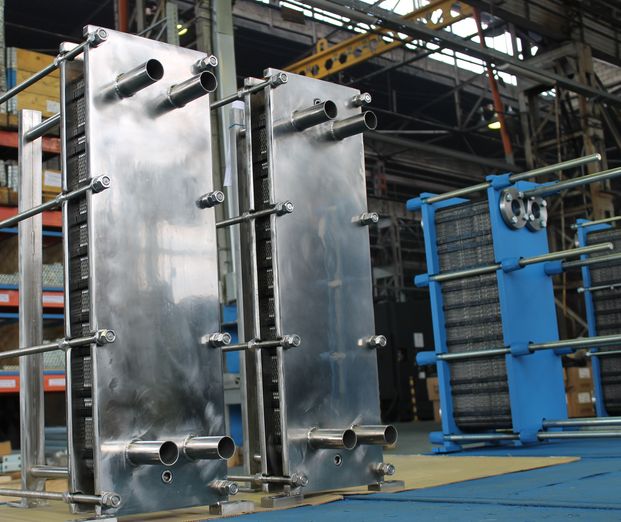

Производство теплообменников расположено в РФ, что гарантирует оперативную поставку нужных деталей, комплектующих и уплотнений. Всегда можно подобрать нужный тип пластин для проектирования теплообменника нужной производительности.
Важные плюсы теплообменников Этра

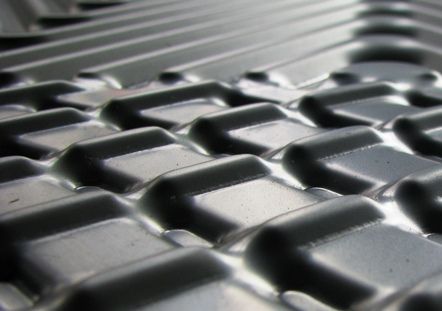

От расположения каналов, по которым движется теплоноситель в пластинах, зависит скорость теплообмена, производительность оборудования. Основное отличие расположения каналов в пластинах теплообменников Этра – асимметричность. Большинство производителей, с целью снижения производственных затрат, повышения эффективности, выполняют штамповку каналов пластин с симметричным рисунком.
Регулировать скорость теплоносителя в симметричных пластинах можно только при помощи изменения угла наклона. Острый угол замедляет скорость движения, угол более 60 градусов обеспечивает увеличение скорости.
В пластинах Этра каналы располагаются под разными углами, формируя точно спроектированный рисунок, с конкретными гидравлическими параметрами. Чередуя разные типы пластин, есть возможность максимально точно регулировать теплопередающие характеристики, ориентируясь на конкретные эксплуатационные требования.
В ассортименте представлены пластины с четырьмя разными типами рифления, разным углом наклона и геометрией расположения проводящих каналов. Благодаря этому, можно проектировать блоки теплообменников с точными характеристиками расхода, давления, производительности, площади теплопередачи.
У бренда 14 вариантов пластин разного размера, площадью от 0.04 до 2.5 м2, общая поверхность теплообмена может достигать 1495 м2, при расходе теплоносителя до 3200 м3/час.
Благодаря этому можно собирать до девяти принципиально разных модификаций теплообменников, для различных типов рабочей среды, условий эксплуатации. Производитель предлагает качественный ассортимент запасных частей, для ремонта и монтажа теплообменного оборудования.
В зависимости от вязкости, степени агрессивности рабочей среды, параметров рабочего давления в системе и температурного режима эксплуатации, подбирается нужная толщина пластин.
Для бытовых целей рекомендованы более дешевые варианты пластин, с толщиной 0.4 мм, рассчитанные на работу с водой, слабосолеными растворами.
Более толстые пластин 0.5 и 0.6 мм предназначены для работы в температурном диапазоне от – 40 до + 180°C, с максимальным давлением в инженерной сети до 25 бар.

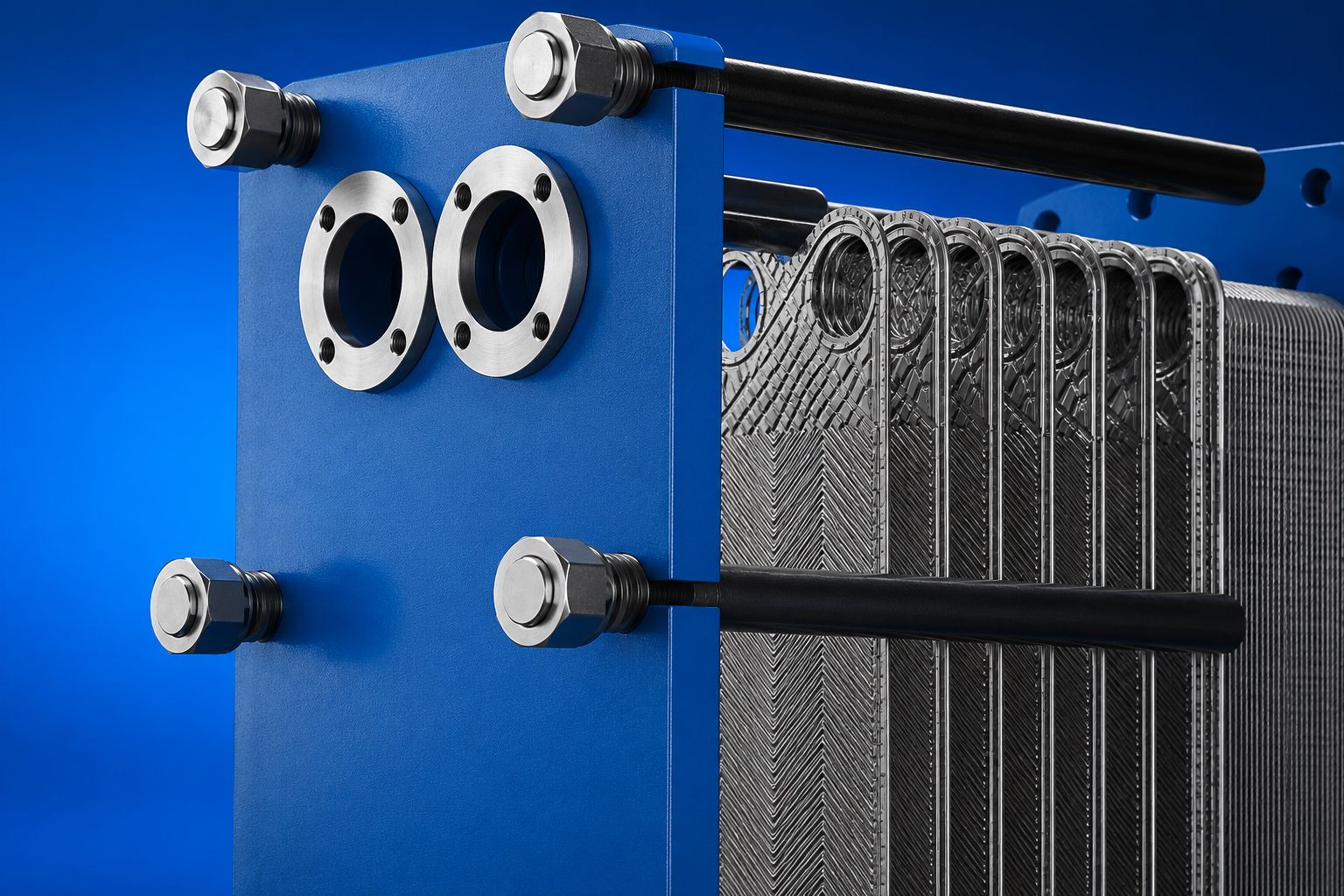

Клипсовый метод крепления уплотнений обеспечивает быструю сборку, полную герметичность. Монтаж и ТО не занимает много времени. Пластины выполнены из нержавеющей стали 304 и SMO 254 c антикоррозийными присадками, титана или модифицированного сплава Хастелой 276.
Клипсовый метод крепления уплотнений обеспечивает быструю сборку, техобслуживание, гарантирует полную герметичность. Для процессов под высоким давлением, предусмотрено дополнительное клеевое крепление двойных уплотнений. В ассортименте представлены варианты уплотнений для разных рабочих температур – NBR, EPDM и Viton.
Бытовые и коммунальные пластинчатые теплообменники для ГВС, отопления, климат-контроля
Эти модели теплообменников отличаются высокой теплоотдачей, небольшим расходом теплоносителя. Рассчитаны на работу, при давлении в системе до 10 бар.

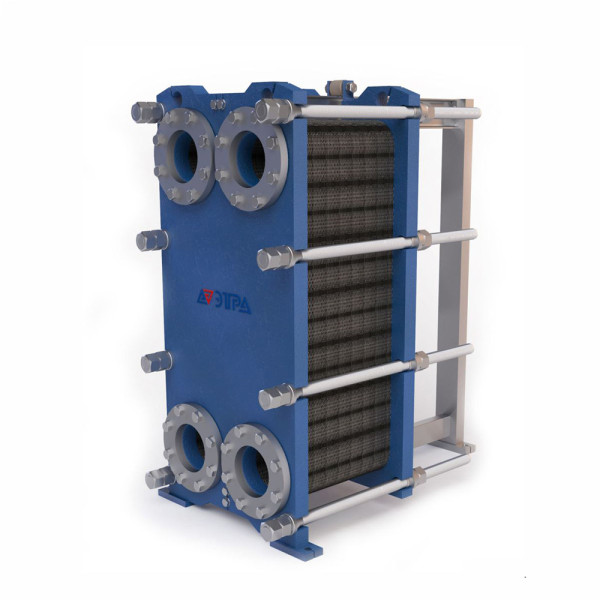

Компактная модель Этра ЭТ-004c с пластинами из нержавеющей стали, площадью 0.04 м2, с двумя проводящими каналами. Отличается высоким КПД, простотой монтажа и эксплуатации. Предельная рабочая температура +180°C.
Модель Этра ЭТ-010 с площадью теплопередачи пластин 0.5 м2. Отличается высокой теплоемкостью, стойкостью к коррозии, хорошим КПД. Незаменима в бытовых сетях ГВС, легко масштабируется. На раме можно установить от 5 до 250 пластин, варьируя поверхность теплообмена в диапазоне от 0.5 до 25 м2. Рассчитана на давление в инженерной сети до 10 бар.
Теплообменник Этра ЭТ-0411 отличается высоким КПД, при небольших объемах теплоносителя. Быстро выходит на рабочую мощность. Площадь теплообмена 1.23 м2. Отличается стойкостью к высоким рабочим нагрузкам, сжатию, регулярной вибрации. В пакете комбинируется от 5 до 600 пластин, в зависимости от размеров выбранной несущей рамы. Обеспечивается общая поверхность теплообмена в диапазоне от 1.2 до 245.2 м2. Давление в системе зависит от типа пластин, диапазон 10 – 16 бар.
Производительные, экономичные промышленные модели
Модели для высоких рабочих нагрузок рассчитаны на давление в инженерной сети от 16 до 25 бар. Температурный диапазон до +180 °C. Особенности конструкции, креплений и уплотнений продуманы, с учетом демпфирования вибрации, сжатия. Блоки пластин надежно защищены от механических повреждений.

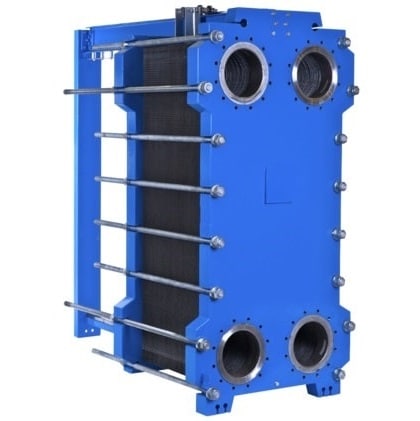

Модель Этра ЭТ-251с компонуется блоками пластин в количестве от 5 до 600. Обеспечивает площадь теплообмена от 7.5 до 1501 м2. Порт монтажного подключения ДУ 300.
Производительный теплообменник Этра ЭТ-301 имеет поверхность теплообмена от 9 до 1794 м2, в зависимости от количества пластин в сборке. В пакете может комбинироваться от 5 до 600 пластин. Монтажное подключение ДУ 450.
Важно отметить, что сборка пакетов теплообменника напрямую зависит от размеров выбранной несущей рамы, на которой закрепляются блоки пластин. Если планируется дальнейшая модификация, расширение производства, то даже при начальных небольших габаритах блоков, желательно подбирать раму большего размера.
Опытные специалисты компании выполнят необходимые тепловые расчеты, учитывающие характеристики конкретной инженерной сети, подключаемого оборудования (насосов), температурного режима, параметров давления, типа теплоносителя. Подберем и спроектируем модель теплообменника, максимально соответствующую конкретным эксплуатационным требованиям заказчика.
